Zestawy hybrydowe Vaillant – prosta droga do nowoczesnego ogrzewania

Rosnąca popularność pomp ciepła, zwłaszcza tych współpracujących z kotłami, skłoniła firmę Vaillant do stworzenia zestawów hybrydowych – gotowych rozwiązań, które ułatwiają projektowanie i montaż instalacji biwalentnych. Co konkretnie oferują?

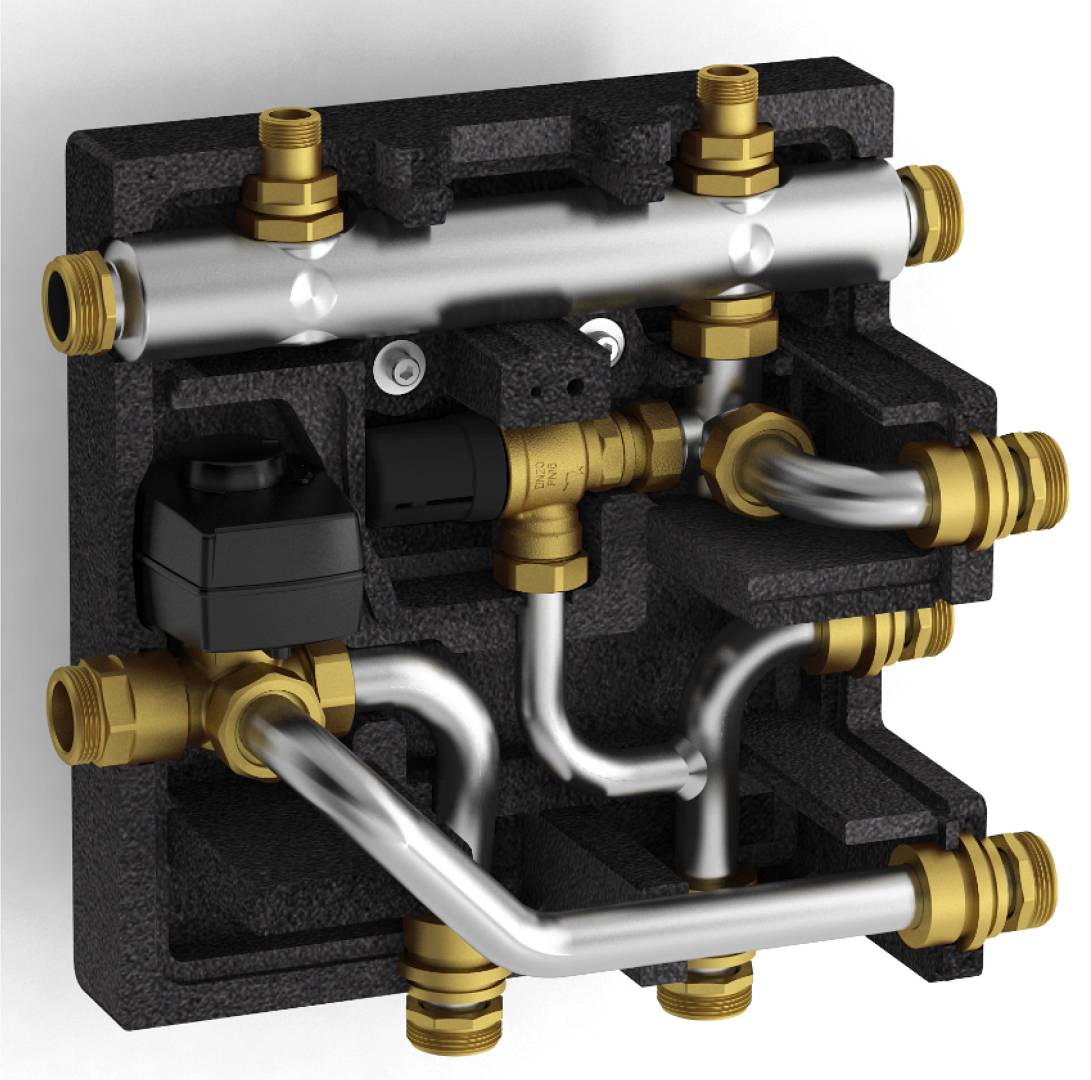

Rys. 1.

Zestaw hybrydowy duży (c.o. + c.w.u. + chłodzenie)

Numer katalogowy: 8000030595

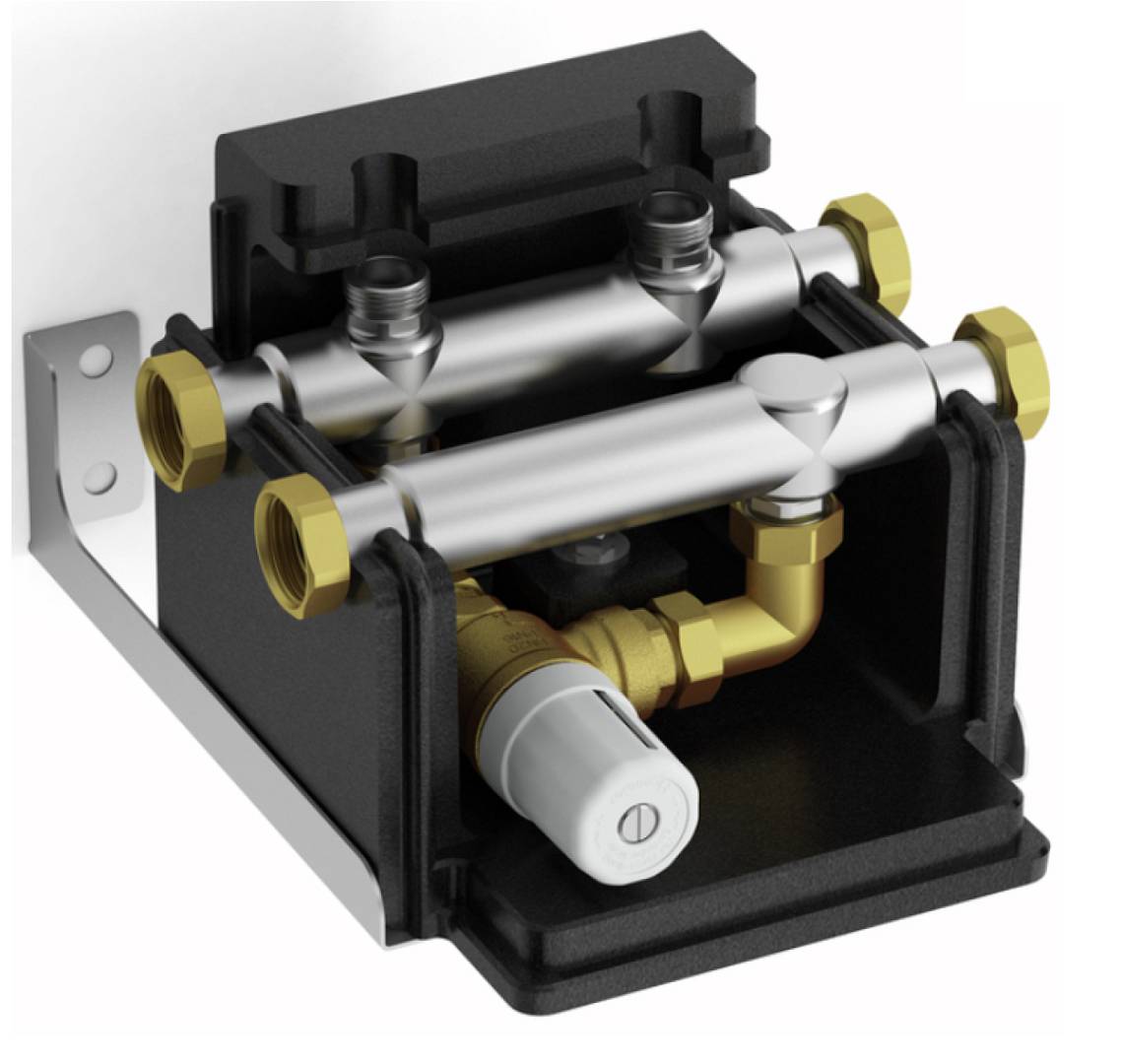

Rys. 2.

Zestaw hybrydowy mały (c.o. + chłodzenie)

Numer katalogowy: 8000030712

Kompaktowo, estetycznie, wygodnie

Hybrydowe zestawy przyłączeniowe Vaillant to niewielkie urządzenia, które łączą w sobie kluczowe funkcje – równoważenie przepływu, ochronę przed cyrkulacją wsteczną i regulację przepływu przez pompę ciepła. Całość zamknięta jest w eleganckiej, dobrze izolowanej obudowie.

– Warto podkreślić, że nie ma potrzeby wcześniejszego planowania instalacji pod zestawy hybrydowe – komentuje przedstawiciel marki Vaillant. – Są one niewielkie, mają odpowiednie średnice przyłączy i są w pełni odwracalne, więc konkretny punkt montażu może zostać wybrany na miejscu. Dołączony wspornik do zawieszenia na ścianie posiada regulowaną głębokość, aby dostosować się do odległości przyłączy hydraulicznych w kotle od ściany. Dzięki temu podłączenie będzie proste i obędzie się bez niepotrzebnych kształtek. Dodatkowo jego konstrukcja pozwala na przeprowadzenie innych rur instalacyjnych między modułem a ścianą.

Wszystko jasno oznaczone

Dzięki wyraźnym symbolom przyłączy ich montaż w instalacjach hybrydowych jest szybki i bezproblemowy. Urządzenia zaprojektowano z myślą o integracji z pompami ciepła i kotłami Vaillant, więc wszystko do siebie pasuje.

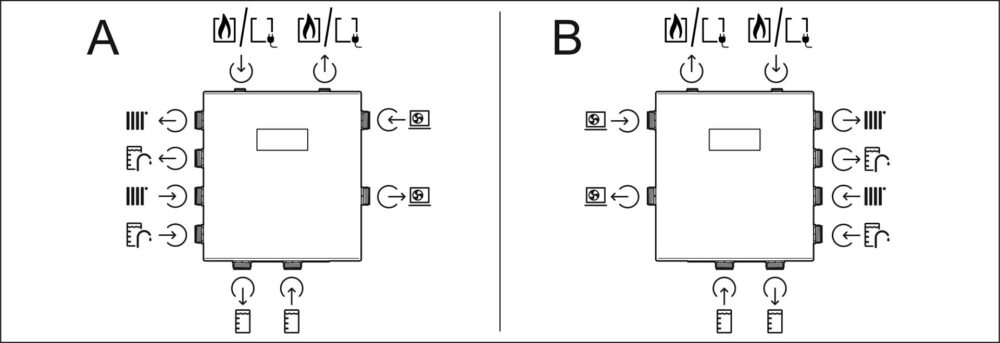

Rys. 3.

Sposób oznaczenia przyłączy na modułach. A – prawe podłączenie do pompy ciepła. B – lewe podłączenie pompy ciepła (po odwróceniu zestawu).

Efektywność przede wszystkim

W systemie hybrydowym od Vaillant pompa ciepła pracuje jako główne źródło ciepła. Kocioł gazowy lub elektryczny włącza się tylko wtedy, gdy naprawdę trzeba – np. przy dużych mrozach. To przekłada się na mniejsze zużycie energii.

Zestawy można podłączyć do grzejników, ogrzewania podłogowego czy klimakonwektorów. Jeśli w instalacji jest więcej obiegów, wystarczy dodać odpowiednie komponenty (grupy pompowe, sprzęgło, VR70/71).

W trybie chłodzenia z instalacją płaszczyznową trzeba zastosować regulator sensoCOMFORT z funkcją kontroli punktu rosy. W przypadku klimakonwektorów – pilnować, by temperatura wody nie spadła poniżej 7°C.

Gotowość do obsługi c.w.u. i bufora

Większy zestaw hybrydowy ma zawór 3-drogowy, który umożliwia grzanie wody użytkowej. Pasuje do zasobników VIH RW 200–500. Ma też miejsce na podłączenie bufora – można to zrobić od razu albo później, bez większych przeróbek.

Jeśli używasz innych zasobników, sprawdź, czy są kompatybilne z pompami ciepła i czy mają odpowiednią izolację, zwłaszcza gdy planujesz chłodzenie.

Bezpieczna i cicha praca

Zawór nadmiarowo-upustowy musi być ustawiony przy uruchomieniu systemu – zapewnia minimalny przepływ, wspomaga odszranianie i niweluje hałas przez wyrównywanie ciśnienia.

– Systemy hybrydowe Vaillant zapewniają niezawodny i zoptymalizowany ekonomicznie komfort w domu w każdych warunkach – podsumowuje przedstawiciel firmy. – Aby taki system pracował optymalnie, idealnym rozwiązaniem jest hybrydowy zestaw przyłączeniowy, umieszczony pomiędzy pompą ciepła, kotłem, instalacją grzewczą i instalacją ciepłej wody użytkowej.

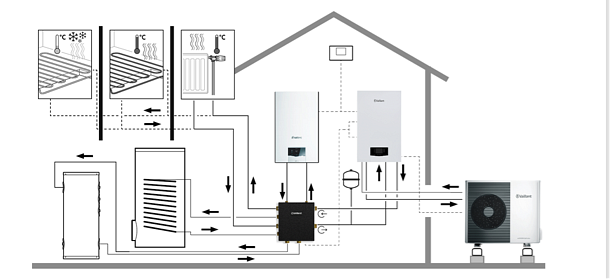

Rys. 4.

Zestaw hybrydowy duży, pompa ciepła aroTHERM Split plus i kocioł EcoTec Plus.

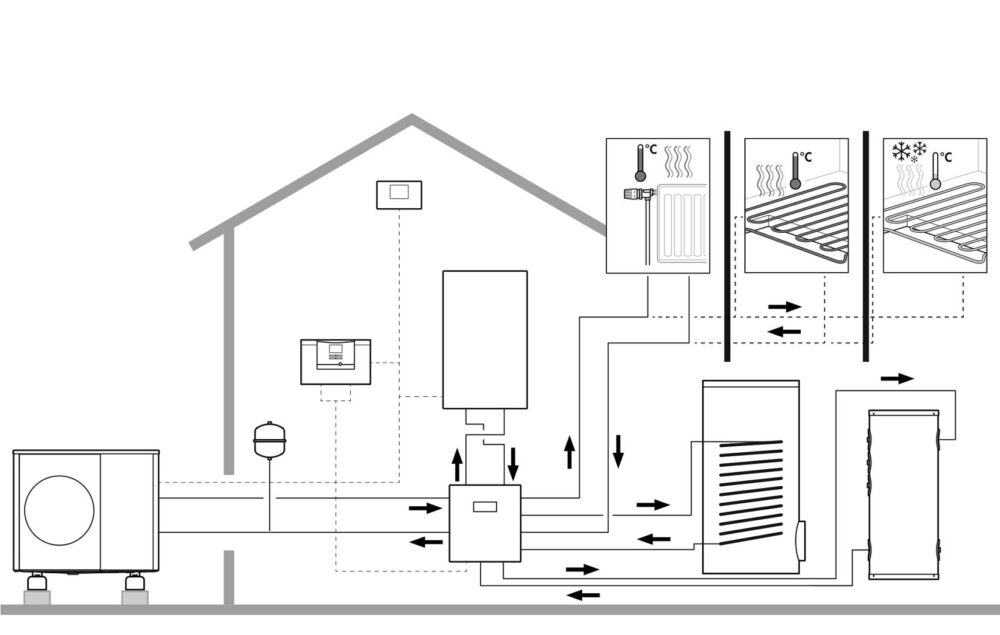

Rys. 5.

Zestaw hybrydowy duży (po odwróceniu), pompa ciepła aroTHERM Split plus, VWZ MWT 150 i kocioł gazowy.
